ترانسفورماتورها چگونه کار می کنند: انواع، ساختار، کاربردها و محدودیت ها

چه هستند ترانسفورماتورها ?

ترانسفورماتور وسیله ای الکتریکی است که انرژی را بین دو یا چند مدار از طریق القای الکترومغناطیسی انتقال می دهد و این امکان را فراهم می کند. تبدیل ولتاژ، تنظیم جریان، و جداسازی الکتریکی بدون اتصال مستقیم الکتریکی در هسته خود، یک ترانسفورماتور از دو یا چند سیم پیچ سیم (سیم پیچ) تشکیل شده است که دور یک هسته مغناطیسی مشترک پیچیده شده است. هنگامی که جریان متناوب از سیم پیچ اولیه عبور می کند، یک میدان مغناطیسی متغیر ایجاد می کند که ولتاژی را در سیم پیچ ثانویه القا می کند - این قانون القای الکترومغناطیسی فارادی در عمل است.

ترانسفورماتورها به طور کلی بر اساس فرکانس کاری خود به دو نوع عمده تقسیم می شوند: ترانسفورماتورهای فرکانس پایین (معمولاً در فرکانس 50-60 هرتز کار می کند) و ترانسفورماتورهای فرکانس بالا (از چند کیلوهرتز تا چند مگاهرتز کار می کند). هر دو نوع در سیستم های قدرت، تجهیزات صنعتی، لوازم الکترونیکی مصرفی و زیرساخت های انرژی تجدیدپذیر ضروری هستند.

زمینه تاریخی: چگونه ترانسفورماتورها جهان را به قدرت رساندند

این ترانسفورماتور برای اولین بار در سال 1831 توسط مایکل فارادی که القای الکترومغناطیسی را کشف کرد، نشان داده شد. ترانسفورماتور عملی که امروزه آن را می شناسیم در دهه 1880 توسط مهندسانی از جمله لوسین گاولارد، جان دیکسون گیبز، ویلیام استنلی جونیور و تیم وستینگهاوس ساخته شد. "جنگ جریان ها" بین سیستم DC ادیسون و سیستم AC تسلا/وستینگهاوس به طور قاطع توسط AC پیروز شد - عمدتاً به این دلیل که ترانسفورماتورها می توانستند ولتاژ را برای انتقال در مسافت های طولانی بالا ببرند و سپس آن را برای استفاده ایمن خانگی کاهش دهند، چیزی که فناوری DC در آن زمان نمی توانست به طور موثر به آن دست یابد.

در اوایل قرن بیستم، ترانسفورماتورها ستون فقرات شبکه های الکتریکی را در سراسر جهان تشکیل دادند. امروزه، از ترانسفورماتورهای ریز هسته فریت در شارژر گوشی هوشمند گرفته تا عظیم 1000 واحد MVA در پست های شبکه ملی، فناوری ترانسفورماتور تقریباً زیربنای تمام زیرساخت های الکتریکی مدرن است.

مبانی ترانسفورماتور: ولتاژ، نسبت چرخش و بازده

عملکرد اساسی یک ترانسفورماتور توسط نسبت چرخش کنترل می شود - نسبت تعداد چرخش در سیم پیچ اولیه (N1) به سیم پیچ ثانویه (N2):

• ترانسفورماتور استپ آپ : N2 > N1 → ولتاژ ثانویه بالاتر از ولتاژ اولیه است (به عنوان مثال، خروجی نیروگاه تا 400 کیلو ولت برای انتقال از راه دور)
• ترانسفورماتور کاهنده : N2
• ترانسفورماتور ایزولاسیون : N1 = N2 → ولتاژ یکسان در هر دو طرف، برای ایمنی الکتریکی و عایق صدا استفاده می شود

رابطه ولتاژ به این صورت است: V1/V2 = N1/N2. در نتیجه، جریان به صورت معکوس تبدیل می شود: I1/I2 = N2/N1. ترانسفورماتورهای قدرت مدرن به دست می آورند راندمان 95٪ - 99.5٪ ، آنها را به یکی از کارآمدترین ماشین های الکتریکی ساخته شده تبدیل می کند. تلفات از دو منبع ناشی می شود: تلفات مس (گرمایش I²R در سیم پیچ) و تلفات هسته (هیسترزیس و تلفات جریان گردابی در هسته مغناطیسی).

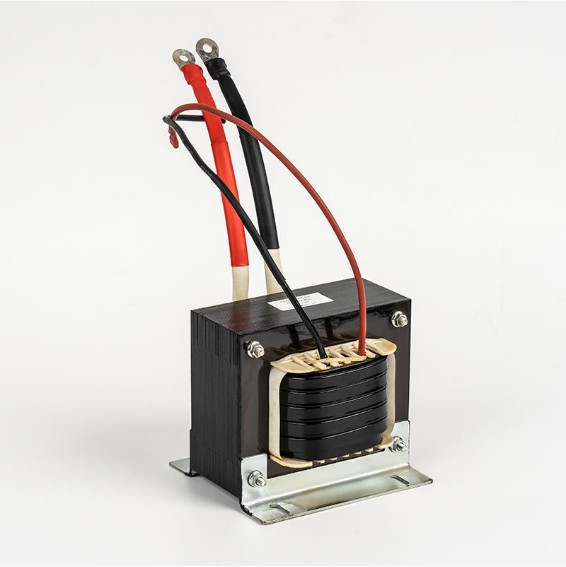

ساختار ترانسفورماتور: اجزای اصلی توضیح داده شده است

درک نحوه عملکرد ترانسفورماتور مستلزم دانستن اجزای ساختاری اصلی آن است:

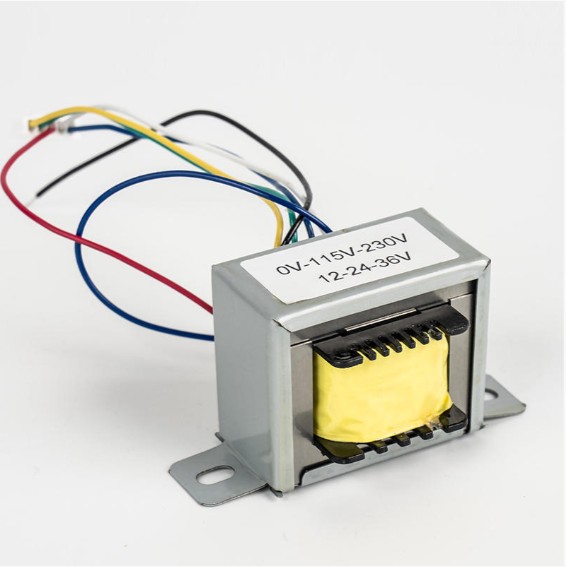

هسته مغناطیسی

هسته شار مغناطیسی را بین سیم پیچ ها کانال می کند. ترانسفورماتورهای فرکانس پایین از هسته های فولادی سیلیکونی چند لایه (ورقه های ضخامت 0.25 تا 0.5 میلی متر) برای به حداقل رساندن تلفات جریان گردابی در 50/60 هرتز استفاده می کنند. ترانسفورماتورهای فرکانس بالا از هسته‌های فریت یا هسته‌های آهن پودری استفاده می‌کنند که تلفات هسته کمتری در فرکانس‌های kHz–MHz دارند. هندسه هسته متفاوت است - اشکال رایج شامل هسته های E-I، هسته های حلقوی و هسته های U-I هستند که هر کدام دارای مزایای خاصی در کارایی شار، سهولت سیم پیچی و محافظ EMI هستند.

سیم پیچ های اولیه و ثانویه

سیم پیچ ها سیم پیچ هایی از سیم مسی (یا گاهی اوقات آلومینیوم) عایق شده هستند که به دور هسته پیچیده شده اند. سیم پیچ اولیه برق AC ورودی را دریافت می کند. ثانویه توان خروجی را ارائه می دهد. طرح های چند سیم پیچی می توانند چندین ولتاژ خروجی را به طور همزمان ارائه دهند. کلاس عایق (A, B, F, H) حداکثر دمای مجاز را تعیین می کند - عایق کلاس H تا 180 درجه سانتی گراد را تحمل می کند مناسب برای ترانسفورماتورهای صنعتی با بار بالا.

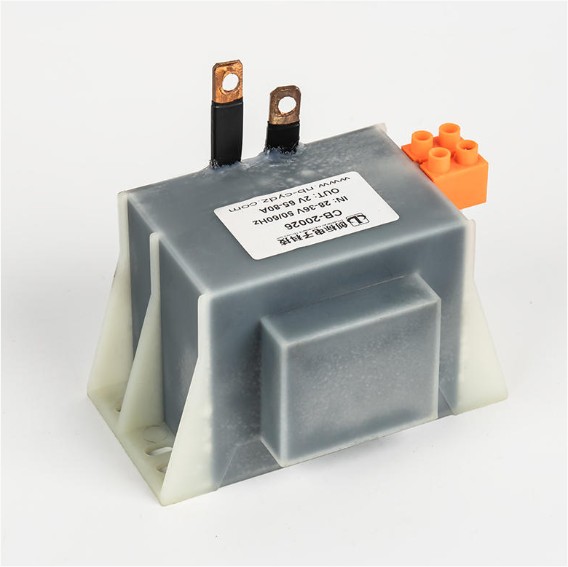

سیستم های عایق و خنک کننده

ترانسفورماتورهای قدرت بزرگ در روغن معدنی یا سیال استر مصنوعی هم برای عایق کاری و هم برای دفع گرما غوطه ور می شوند. ترانسفورماتورهای نوع خشک کوچکتر از خنک کننده هوا یا کپسوله رزینی (ترانسفورماتورهای رزین ریخته گری) استفاده می کنند. واحدهای روغن خنک می توانند سیستم های خنک کننده اجباری روغن و هوا (OFAF) را برای کنترل درجه بندی تا 1000 MVA و بیشتر .

نحوه کار ترانسفورماتورها: فرآیند الکترومغناطیسی گام به گام

1. ولتاژ AC به سیم پیچ اولیه اعمال می شود و جریان متناوب را از آن عبور می دهد.
2. این جریان متناوب یک شار مغناطیسی متغیر با زمان در هسته ایجاد می کند که متناسب با ولتاژ اعمال شده و با فرکانس و تعداد چرخش ها نسبت معکوس دارد (قانون فارادی: V = N × dΦ/dt).
3. شار مغناطیسی به طور موثر از طریق هسته به سیم پیچ ثانویه هدایت می شود.
4. شار در حال تغییر یک EMF (نیروی محرکه الکتریکی) را در سیم پیچ ثانویه القا می کند - ولتاژ خروجی - که توسط نسبت چرخش تعیین می شود.
5. هنگامی که یک بار به ثانویه متصل می شود، جریان جریان می یابد و ترانسفورماتور به طور خودکار جریان اولیه خود را برای حفظ تعادل انرژی (منهای تلفات) تنظیم می کند.

این فرآیند کاملاً غیرفعال است - بدون قطعات متحرک، بدون سوئیچ فعال در یک ترانسفورماتور معمولی - به همین دلیل است که ترانسفورماتورها قابلیت اطمینان استثنایی و طول عمر عملیاتی طولانی دارند، اغلب 25-40 سال برای ترانسفورماتورهای قدرت که به خوبی نگهداری می شوند.

ترانسفورماتور فرکانس پایین در مقابل ترانسفورماتور فرکانس بالا

تمایز بین ترانسفورماتورهای فرکانس پایین و بالا فراتر از فرکانس عملیاتی است - بر مواد هسته، اندازه فیزیکی، مشخصات کارایی و مناسب بودن برنامه تأثیر می گذارد.

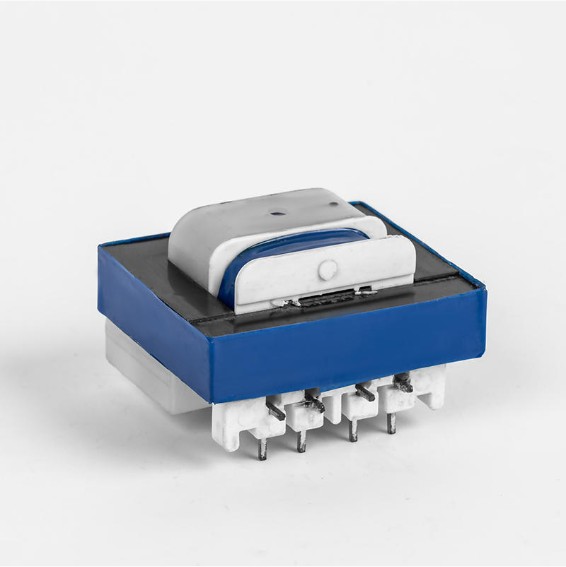

ترانسفورماتور فرکانس پایین: نقاط قوت و موارد استفاده

ترانسفورماتورهای فرکانس پایین مستقیماً با برق AC (50 یا 60 هرتز) کار می کنند و به دلیل داشتن آنها مشهور هستند. قابلیت اطمینان، کیفیت جداسازی الکتریکی، و توانایی مدیریت جریان‌های موج بالا . آنها در زمینه توزیع نیرو، اتوماسیون صنعتی، جوشکاری الکتریکی و سیستم های انرژی تجدید پذیر هستند. برای مثال، یک ترانسفورماتور ایزولاسیون فرکانس پایین 100 کیلوولت آمپر در یک سیستم اینورتر خورشیدی، نه تنها AC مشتق از DC را به ولتاژ شبکه تبدیل می کند، بلکه عایق گالوانیکی را نیز فراهم می کند که هم از اینورتر و هم از شبکه در برابر جریان های خطا محافظت می کند.

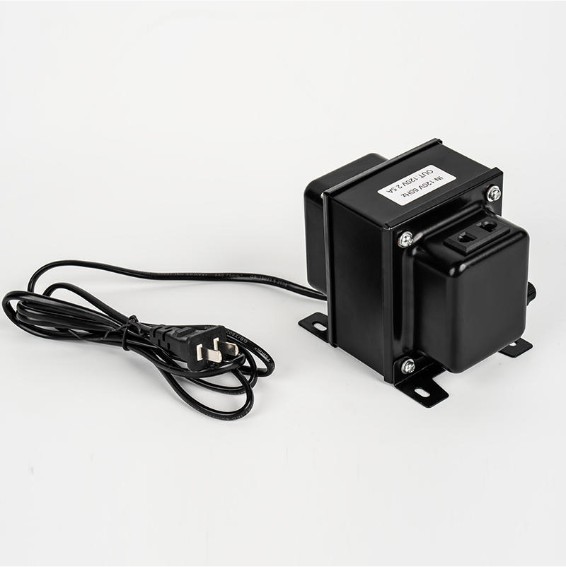

Ningbo Chuangbiao Electronic Technology Co., Ltd. شهرت خود را در این حوزه ایجاد کرده است. این شرکت به عنوان پیشرو در تولید ترانسفورماتورهای فرکانس پایین، محصولاتی را برای کاربردهای تنظیم کننده های ولتاژ، جوشکارهای الکتریکی، اینورترهای فتوولتائیک، سیستم های ذخیره انرژی، HVAC و لوازم خانگی مهندسی می کند. در تجهیزات جوشکاری، ترانسفورماتورهای آنها ولتاژ و جریان جوشکاری پایدار را برای کیفیت جوش پایدار ارائه می دهند. در اینورترهای فتوولتائیک، واحدهای آنها برق DC را از صفحات خورشیدی به AC سازگار با شبکه تبدیل می‌کنند، در حالی که عایق گالوانیکی مورد نیاز اکثر کدهای شبکه ملی را فراهم می‌کنند. در سیستم‌های ذخیره‌سازی انرژی باتری، ترانسفورماتورهای فرکانس پایین دو طرفه هر دو چرخه شارژ و دشارژ را کنترل می‌کنند و کارایی کلی یکپارچه‌سازی انرژی‌های تجدیدپذیر را افزایش می‌دهند.

ترانسفورماتور فرکانس بالا: نقاط قوت و موارد استفاده

ترانسفورماتورهای فرکانس بالا جزء فعال کننده در منابع تغذیه حالت سوئیچ (SMPS) هستند، جایی که AC اصلی ابتدا به DC یکسو می شود، سپس در فرکانس بالا (معمولاً 20 کیلوهرتز تا 300 کیلوهرتز) قبل از تغذیه به ترانسفورماتور سوئیچ می شود. عملکرد در فرکانس بالاتر به این معنی است که هسته می تواند به طور چشمگیری برای همان رتبه قدرت کوچکتر شود. الف شارژر لپ تاپ 65 واتی استفاده از تبدیل فرکانس بالا در کف دست شما قرار می گیرد. یک ترانسفورماتور معادل 50 هرتز به اندازه آجر خواهد بود. طراحی‌های فرکانس بالا در منابع تغذیه مخابراتی، تجهیزات تصویربرداری پزشکی، شارژرهای EV و درایورهای LED ضروری هستند که در آن فشرده‌بودن بسیار مهم است.

کاربردهای کلیدی ترانسفورماتورها در سراسر صنایع

انتقال و توزیع برق

انرژی الکتریکی در نیروگاه ها با ولتاژهایی بین 11 تا 25 کیلو ولت تولید می شود. ترانسفورماتورهای افزایش دهنده این را به بالا می برند 220 کیلو ولت، 400 کیلو ولت یا حتی 765 کیلو ولت برای انتقال از راه دور، به طور چشمگیری تلفات مقاومتی را کاهش می دهد (افت توان = I²R، بنابراین دوبرابر کردن ولتاژ و نصف کردن جریان تلفات را تا 75٪ کاهش می دهد). در مقصد، ترانسفورماتورهای کاهنده به تدریج ولتاژ را به 33 کیلو ولت، 11 کیلو ولت و در نهایت 230/400 ولت برای کاربران نهایی کاهش می دهند.

جوشکاری و تولید صنعتی

جوشکارهای قوس الکتریکی به ترانسفورماتورهای فرکانس پایین برای تبدیل ولتاژ اصلی (230 ولت یا 400 ولت) به ولتاژهای پایین (20 تا 80 ولت) مورد نیاز برای قوس‌های جوشکاری وابسته هستند، در حالی که جریان‌های بسیار بالایی را ارائه می‌کنند - معمولاً 100-500 A یا بیشتر . اندوکتانس نشتی ذاتی ترانسفورماتور یک مشخصه محدود کننده جریان طبیعی را فراهم می کند که قوس جوش را تثبیت می کند، که برای کیفیت جوش ثابت در تولید صنعتی ضروری است.

انرژی های تجدیدپذیر: اینورترهای فتوولتائیک و ذخیره انرژی

در سیستم های فتوولتائیک (PV)، ترانسفورماتورهای فرکانس پایین در رشته یا اینورترهای مرکزی، DC پردازش شده از پانل های خورشیدی را به AC سازگار با شبکه تبدیل می کنند، در حالی که عایق گالوانیکی مورد نیاز بسیاری از استانداردهای شبکه را فراهم می کنند. در سیستم های ذخیره انرژی باتری (BESS)، ترانسفورماتورهای دو طرفه هر دو چرخه شارژ (AC → DC) و تخلیه (DC → AC) را انجام می دهند. ظرفیت نصب شده خورشیدی جهانی در سال 2024 از 1.6 تراوات گذشت ، نشان دهنده تقاضای عظیم و رو به رشد برای فناوری ترانسفورماتور قابل اعتماد در این بخش است.

لوازم خانگی و روشنایی

ترانسفورماتورهای تهویه مطبوع AC را برای درایوهای کمپرسور با سرعت متغیر و موتورهای فن تبدیل می کنند. در سیستم های روشنایی، ترانسفورماتورها - از جمله بالاست های الکترونیکی با ترانسفورماتورهای فرکانس بالا - ولتاژ و جریان را به وسایل فلورسنت و LED تنظیم می کنند. ترانسفورماتورهای ایزولاسیون فرکانس پایین در سیستم های تهویه مطبوع و تبرید از الکترونیک کنترل حساس در برابر اختلالات خطوط برق محافظت می کنند و از عملکرد پایدار و کارآمد سرمایش یا گرمایش در شرایط مختلف شبکه اطمینان می دهند.

معایب و محدودیت های ترانسفورماتور

علیرغم مزایای آنها، ترانسفورماتورها دارای محدودیت های واقعی هستند که مهندسان باید در طول طراحی سیستم در نظر بگیرند:

• عملکرد فقط AC : ترانسفورماتورهای معمولی فقط با جریان متناوب کار می کنند. ولتاژهای DC را نمی توان بدون وارونه شدن به AC تبدیل کرد - به همین دلیل است که سیستم های مبتنی بر DC به اینورترها یا مبدل هایی نیاز دارند که ترانسفورماتورهای فرکانس بالا را در خود جای دهند.
• اندازه و وزن در فرکانس پایین : عملکرد فرکانس پایین به هسته های بزرگتر و سیم پیچ مسی بیشتری نیاز دارد. یک ترانسفورماتور 10 کیلوولت آمپر و 50 هرتز ممکن است 50 تا 80 کیلوگرم وزن داشته باشد که در محیط های دارای محدودیت فضا یا قابل حمل غیرعملی است.
• تلفات هسته بدون بار : هیسترزیس و تلفات جریان گردابی هر زمان که ترانسفورماتور روشن می شود حتی در بار صفر رخ می دهد. یک ترانسفورماتور توزیع بزرگ که با بار 10٪ کار می کند، هنوز هم 100٪ تلفات بدون بار خود را متحمل می شود و کارایی را در شبکه های با بار سبک کاهش می دهد.
• حساسیت اعوجاج هارمونیک : بارهای غیر خطی (VFD، یکسو کننده‌های UPS، شارژرهای EV) جریان‌های هارمونیک را به سیم‌پیچ‌های ترانسفورماتور تزریق می‌کنند و باعث گرمایش اضافی و پیری تسریع می‌شوند. بدون طرح های دارای ضریب K، ممکن است نیاز به ترانسفورماتور استاندارد باشد کاهش به 50-70٪ از ظرفیت پلاک نام تحت بارهای هارمونیک سنگین
• جریان هجومی در هنگام انرژی : ترانسفورماتورها وقتی برای اولین بار روشن می شوند می توانند جریان های هجومی 8 تا 12 برابر جریان نامی را برای چندین سیکل بکشند، که به رله های حفاظتی کالیبره شده مناسب برای جلوگیری از خاموش شدن مزاحم نیاز دارند.
• نگرانی های زیست محیطی (انواع روغنی) : ترانسفورماتورهای پر از روغن معدنی خطر آتش سوزی و نشت را دارند. این امر منجر به پذیرش رو به رشد طرح‌های سیال استر طبیعی خشک و زیست تخریب‌پذیر، به ویژه برای تاسیسات داخلی، زیرزمینی و حساس به محیط‌زیست می‌شود.

نتیجه گیری: انتخاب ترانسفورماتور مناسب برای برنامه شما

ترانسفورماتورها - چه فرکانس پایین و چه فرکانس بالا - در سیستم های الکتریکی مدرن غیر قابل تعویض باقی می مانند. انتخاب مناسب به نیازهای عملیاتی خاص شما بستگی دارد:

• اگر نیاز دارید قدرت بالا، عایق الکتریکی قوی، تحمل نوسانات، و عملکرد مستقیم فرکانس شبکه - برای توزیع برق، جوشکاری صنعتی، اینورترهای خورشیدی، HVAC یا ذخیره انرژی - ترانسفورماتور فرکانس پایین انتخاب مناسبی است.
• اگر نیاز دارید اندازه فشرده، بسته بندی سبک و ادغام در مدارهای حالت سوئیچ - برای شارژرهای لپ تاپ، برق مخابراتی، دستگاه های پزشکی یا شارژرهای EV - ترانسفورماتورهای فرکانس بالا راه حل بهینه هستند.

با تکامل سیستم‌های انرژی - با توسعه تولید انرژی‌های تجدیدپذیر، ذخیره‌سازی باتری توزیع‌شده، و زیرساخت‌های EV- تقاضا برای ترانسفورماتورهای با کارایی بالا در حال افزایش است. پیشرفت‌ها در مواد هسته آمورف و نانوبلور، سیستم‌های عایق بهبودیافته و نظارت هوشمند (ترانسفورماتورهای مجهز به اینترنت اشیا با بار، دما و تشخیص سلامت بلادرنگ) کارایی و قابلیت اطمینان را به ارتفاعات جدیدی می‌رسانند. درک نحوه کار ترانسفورماتورها صرفاً آکادمیک نیست: دانش اساسی برای طراحی، تعیین و نگهداری سیستم های الکتریکی است که صنعت مدرن و زندگی روزمره را تامین می کند.
