ترانسفورماتور چه کاری انجام می دهد؟

پاسخ اصلی

الف ترانسفورماتور انتقال انرژی الکتریکی بین دو یا چند مدار از طریق القای الکترومغناطیسی، تغییر سطوح ولتاژ بدون تغییر فرکانس . از نظر عملی، ولتاژ را برای انتقال از راه دور افزایش می دهد (به عنوان مثال، از 11 کیلوولت به 400 کیلو ولت) یا برای استفاده نهایی ایمن آن را کاهش می دهد (به عنوان مثال، از 240 ولت به 12 ولت برای الکترونیک). فراتر از تبدیل ولتاژ، ترانسفورماتورها همچنین عایق الکتریکی را فراهم می کنند، جریان را تنظیم می کنند و تجهیزات را از نوسانات محافظت می کنند.

ترانسفورماتورهای مدرن به بازدهی دست می یابند 95% تا 99% ، آنها را به یکی از کارآمدترین دستگاه های الکتریکی در حال استفاده تبدیل می کند. چه در پست برقی که صدها مگاوات را مدیریت می کند یا در یک واحد فشرده در داخل یک شارژر تلفن، اصل اساسی - قانون القای الکترومغناطیسی فارادی - ثابت می ماند.

انواع ترانسفورماتورها و کاربرد آنها

ترانسفورماتورها به طور کلی بر اساس فرکانس عملیاتی، ساخت و ساز و کاربرد طبقه بندی می شوند. درک تمایزات به انتخاب واحد مناسب برای هر سیستم کمک می کند.

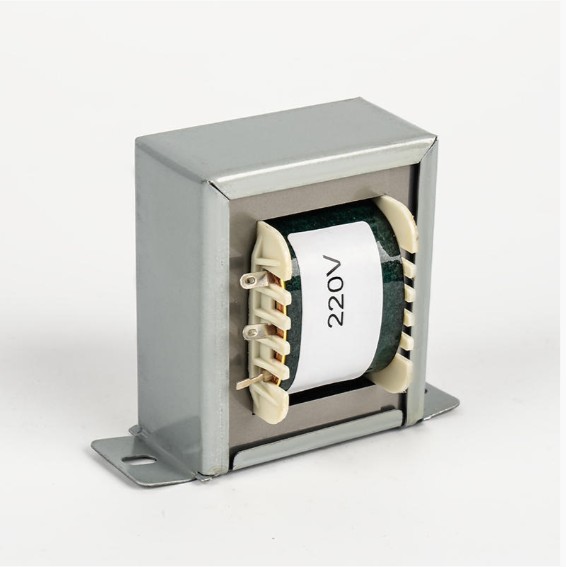

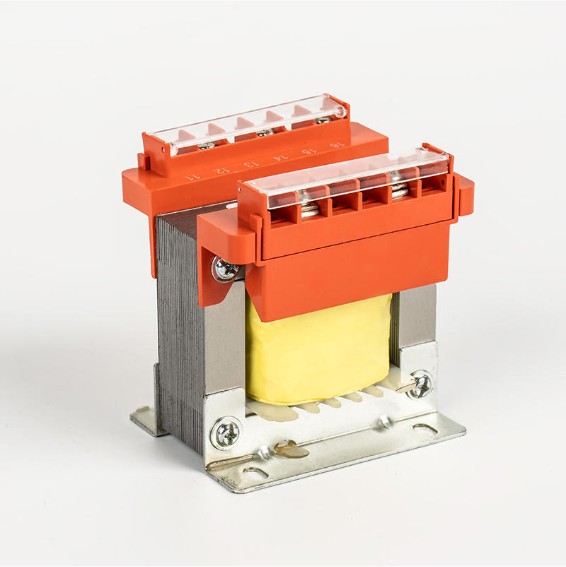

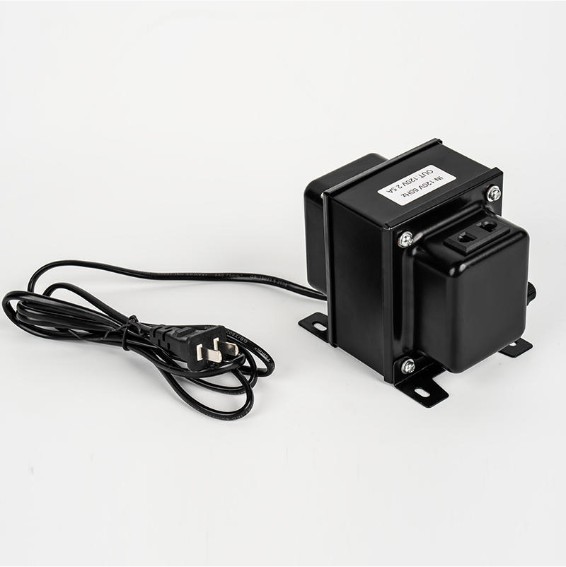

ترانسفورماتورهای فرکانس پایین

ترانسفورماتورهای فرکانس پایین در فرکانس استاندارد شبکه برق کار می کنند 50 هرتز یا 60 هرتز . آنها از هسته های فولادی سیلیکونی چند لایه برای به حداقل رساندن تلفات جریان گردابی استفاده می کنند. مزایای کلیدی آنها عبارتند از استحکام، ظرفیت حمل و نقل با قدرت بالا و عمر طولانی - اغلب بیش از 25 سال با نگهداری مناسب.

الفpplications of low frequency transformers span a wide range of industries:

• توزیع برق: پایین آمدن پست های شبکه از ولتاژ انتقال به ولتاژ مصرف کننده
• کنترل صنعتی: تنظیم کننده های ولتاژ، تثبیت کننده ها، و جوشکارهای الکتریکی که به خروجی پایدار و جریان بالا نیاز دارند

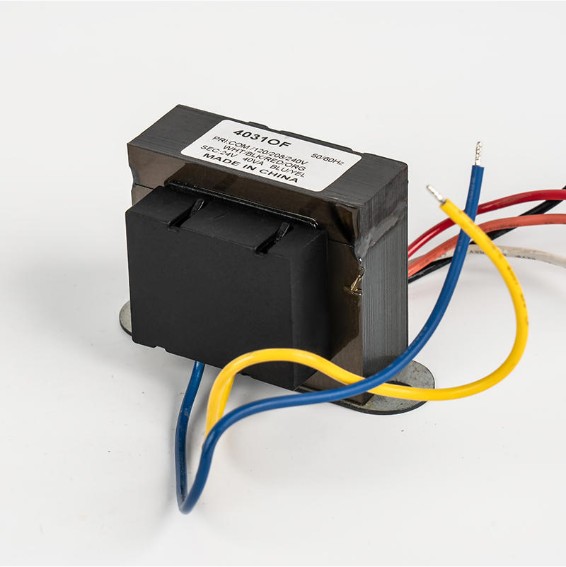

• روشنایی و لوازم خانگی: سیستم های کم نور، درایوهای کمپرسور HVAC و واحدهای تبرید
• انرژی نو: اینورترهای فتوولتائیک (PV) تبدیل DC از صفحات خورشیدی به AC سازگار با شبکه و سیستم‌های ذخیره‌سازی انرژی که چرخه‌های شارژ/دشارژ را مدیریت می‌کنند.

Ningbo Chuangbiao Electronic Technology Co., Ltd. متخصص در ترانسفورماتورهای فرکانس پایین مهندسی شده برای این محیط های سخت است و محصولاتی را ارائه می دهد که تبدیل توان کارآمد و محافظت قابل اعتماد را در بخش های برق، صنعتی، روشنایی، لوازم خانگی و انرژی های جدید تضمین می کند.

ترانسفورماتورهای فرکانس بالا

ترانسفورماتورهای فرکانس بالا از 20 کیلوهرتز تا چند مگاهرتز . از آنجایی که تلفات هسته با فرکانس برای هسته های آهنی افزایش می یابد، به جای آن از هسته های آهنی فریت یا پودری استفاده می کنند. مزیت اصلی اندازه است: یک ترانسفورماتور فرکانس بالا که قدرتی برابر با یک واحد 50 هرتز دارد می تواند 10 تا 100 برابر کوچکتر و سبک تر .

کاربردهای معمولی عبارتند از منابع تغذیه با حالت سوئیچ (SMPS)، تجهیزات مخابراتی، دستگاه های پزشکی و شارژرهای داخلی خودروهای الکتریکی (EV).

اتصال ترانسفورماتور فعلی: چگونه کار می کند و چرا اهمیت دارد

الف current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

روش استاندارد اتصال CT

1. هادی اولیه (خط در حال اندازه گیری) را از پنجره CT عبور دهید یا به پایانه های اولیه (P1, P2) وصل کنید.
2. ترمینال‌های ثانویه (S1، S2) را به ابزار اندازه‌گیری وصل کنید - معمولاً یک آمپرمتر یا انرژی‌سنج 5 A یا 1 A.
3. هرگز ثانویه سی تی پر انرژی را در مدار باز رها نکنید. الفn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. برای اطمینان از روابط صحیح فاز برای کاربردهای رله حفاظتی، نشانه‌های قطبیت (روشن نقطه یا علامت‌های P1/S1) را رعایت کنید.
5. برای جلوگیری از خطرات ولتاژ شناور، یک ترمینال ثانویه را در هر تمرین استاندارد (معمولاً S2 یا S1 متصل به شاسی) زمین کنید.

نسبت های متداول سی تی هستند 100:5، 200:5، 400:5، و 1000:5 A . انتخاب یک نسبت CT کم اندازه باعث اشباع و خطاهای اندازه گیری می شود. سایز بیش از حد باعث کاهش دقت در بارگذاری معمولی می شود. همیشه هنگام سفارش، کلاس دقت CT (به عنوان مثال، کلاس 0.5 برای اندازه گیری، کلاس 5P برای حفاظت) را مشخص کنید.

Pad Mount Transformer: نصب و ملاحظات کلیدی

الف pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

رتبه بندی های معمولی از 25 کیلوولت آمپر تا 2500 کیلو ولت آمپر ، با ولتاژهای اولیه 4 کیلو ولت تا 35 کیلو ولت و ولتاژهای ثانویه 120/240 ولت (تک فاز) یا 208Y/120 ولت تا 480Y/277 ولت (سه فاز).

الزامات کلیدی نصب

• پد بتنی: باید سطح، از نظر ساختاری و اندازه بر اساس مشخصات سازنده باشد (معمولاً 3 تا 6 اینچ فراتر از ردپای کابینت است).
• ترخیص: حداقل 3 فوت فضای کاری روشن در سمت ولتاژ بالا. 10 فوت فاصله از ساختمان ها بر اساس دستورالعمل NEC.
• مسیریابی کابل: کابل های زیرزمینی از طریق آستین های مجرای آب بندی شده در برابر رطوبت و جوندگان وارد می شوند.
• زمین کردن: کابینت و خنثی باید به یک میله زمینی که مطابق با الزامات مقاومت محلی خاک (معمولا <25 Ω) است، متصل شوند.
• محفظه روغن: برای جلوگیری از آلودگی خاک، بسیاری از حوزه های قضایی به یک برم مهار ثانویه یا پد جاذب در زیر واحدهای پر از روغن نیاز دارند.

ترانسفورماتور و پست: چگونه با هم کار می کنند

الف substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

الف typical utility substation workflow looks like this:

1. ورودی خط انتقال: برق در 115 کیلو ولت، 230 کیلو ولت یا 500 کیلو ولت از نیروگاه تولید می شود.
2. ترانسفورماتور کاهنده: الف large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. کلید و محافظ: کلیدهای مدار، سوئیچ ها و رله های حفاظتی خطاها را در چند میلی ثانیه ایزوله می کنند.
4. ترانسفورماتورهای توزیع: واحدهای پایه دار یا پد نصب شده ولتاژ را به 120/240 ولت یا 480 ولت برای مصارف مسکونی و تجاری کاهش می دهند.

الف single substation power transformer can handle 10 MVA تا 1000 MVA و وزن آن به چند صد تن می رسد. خرابی چنین واحدی می تواند کل منطقه را برای هفته ها سیاه کند، به همین دلیل است که نظارت و نگهداری ترانسفورماتور پست به عنوان وظایف زیرساختی حیاتی تلقی می شود.

چگونه یک ترانسفورماتور را بررسی کنیم: روش های آزمایش و آنچه باید به دنبال آن باشید

آزمایش منظم از خرابی های غیرمنتظره جلوگیری می کند و عمر مفید ترانسفورماتور را افزایش می دهد. تست مناسب به نوع ترانسفورماتور و تجهیزات موجود بستگی دارد.

چک های اولیه بصری و فیزیکی

• نشت روغن، خوردگی، بوش های ترک خورده یا باله های خنک کننده آسیب دیده را بررسی کنید.
• سطح روغن را از طریق شیشه دید بررسی کنید. روغن کم باعث کاهش قدرت خنک کننده و دی الکتریک می شود.
• به زمزمه، وزوز یا ترقه غیرمعمول گوش دهید - صداهای بالاتر از زمزمه معمولی 100 تا 120 هرتز ممکن است نشان دهنده شلی یا تخلیه جزئی باشد.
• بررسی کنید که فن ها یا پمپ های خنک کننده (در صورت وجود) به درستی کار می کنند.

تست های الکتریکی

• تست نسبت چرخش (TTR): تأیید می کند که نسبت ولتاژ اولیه به ثانویه با پلاک نام مطابقت دارد. انحراف قابل قبول به طور معمول است ± 0.5٪ نسبت پلاک نام
• تست مقاومت عایق (IR): الفpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1000 MΩ به طور کلی برای واحدهای ولتاژ متوسط سالم در نظر گرفته می شوند.
• مقاومت سیم پیچ DC: پیچ های کوتاه شده یا اتصالات شل را تشخیص می دهد. مقایسه مقادیر اندازه گیری شده با داده های کارخانه؛ انحرافات بیش از 2 درصد مستلزم بررسی است.
• تجزیه و تحلیل گازهای محلول (DGA): برای ترانسفورماتورهای پر از روغن، عیوب اولیه را با اندازه گیری گازهای حل شده در روغن عایق شناسایی می کند (به عنوان مثال، استیلن نشان دهنده قوس الکتریکی، هیدروژن نشان دهنده تخلیه جزئی است).
• ضریب قدرت / تست تان دلتا: تلفات دی الکتریک را در عایق اندازه گیری می کند. ارزش های بیش از 0.5٪ - 1٪ برای سیستم های عایق کاغذ روغنی نشان دهنده ورود رطوبت یا پیری است.

فواصل تعمیر و نگهداری توصیه شده

انتخاب ترانسفورماتور مناسب برای برنامه شما

انتخاب یک ترانسفورماتور شامل تطبیق چندین پارامتر با بار و محیط است. کوچک شدن باعث گرم شدن بیش از حد و خرابی زودرس می شود. بزرگی بیش از حد باعث هدر رفتن سرمایه و افزایش تلفات بدون بار می شود.

• رتبه بندی kVA: مجموع بار متصل شده (بر حسب کیلووات) تقسیم بر ضریب توان را محاسبه کنید، سپس یک حاشیه ایمنی 20 تا 25 درصد برای توسعه آینده اضافه کنید.
• نسبت ولتاژ: مطابقت ولتاژ اولیه با منبع تغذیه و ولتاژ ثانویه با بار مورد نیاز. در صورت تغییر ولتاژ تغذیه، محدوده تپ چنجر را تایید کنید.
• کلاس عایق: نوع خشک را برای مکان‌های سرپوشیده و حساس به آتش (مانند بیمارستان‌ها، ساختمان‌های بلند) انتخاب کنید. غوطه ور در روغن برای پست های فضای باز که در آن درجه بندی های بالاتر مورد نیاز است.
• فرکانس عملیاتی: سازگاری 50 هرتز یا 60 هرتز را تأیید کنید - ترانسفورماتوری که برای 60 هرتز طراحی شده است، اگر در 50 هرتز با همان ولتاژ کار کند، بیش از حد گرم شده و اشباع می شود.
• شرایط محیطی: برای محیط‌های مرطوب، خورنده یا با ارتفاع بالا، سیم‌پیچ‌های محصورشده، پوشش استوایی، یا واحدهای کاهش‌یافته ارتفاع را مشخص کنید.

برای کاربردهای صنعتی و انرژی های جدید که نیازمند عملکرد ثابت ترانسفورماتور فرکانس پایین هستند، شرکت فناوری الکترونیک Ningbo Chuangbiao راه حل های مهندسی شده ارائه می دهد - از ترانسفورماتورهای جوشکاری و تنظیم کننده های ولتاژ گرفته تا ترانسفورماتورهای اینورتر PV و واحدهای سیستم ذخیره انرژی - با پشتیبانی از استانداردهای کیفیت دقیق و تخصص عمیق برنامه.
