راهنمای کامل ترانسفورماتور: انواع، رتبه‌بندی‌ها و برنامه‌ها

یک ترانسفورماتور برق یک دستگاه الکترومغناطیسی ساکن است که انرژی الکتریکی را از طریق القای الکترومغناطیسی بین مدارها منتقل می کند. درجه بندی آن - که بر حسب ولت آمپر (VA) یا کیلوولت آمپر (kVA) بیان می شود - حداکثر باری را که می تواند به طور مداوم بدون گرم شدن بیش از حد تحمل کند را نشان می دهد. درک اینکه چگونه ترانسفورماتورها رتبه بندی می شوند، چه انواعی وجود دارند و کدام یک با کاربرد شما مناسب است برای طراحی ایمن و کارآمد سیستم قدرت ضروری است.

ترانسفورماتور چگونه رتبه بندی می شود؟

ترانسفورماتورها دارای رتبه بندی هستند ولت آمپر (VA) یا کیلوولت آمپر (kVA) نه وات - زیرا درجه بندی باید هم بارهای مقاومتی و هم بارهای راکتیو را بدون توجه به ضریب توان در نظر بگیرد. رتبه بندی حاصلضرب ولتاژ نامی ترانسفورماتور و جریان نامی در طرف اولیه یا ثانویه را منعکس می کند.

پارامترهای کلیدی در پلاک نام ترانسفورماتور عبارتند از:

• رتبه بندی kVA - ظرفیت کل قدرت ظاهری (به عنوان مثال، 50 کیلو ولت آمپر، 500 کیلو ولت آمپر)
• ولتاژهای اولیه و ثانویه - سطوح ولتاژ ورودی و خروجی (به عنوان مثال، 11000 ولت / 400 ولت)
• فرکانس - معمولاً 50 هرتز یا 60 هرتز
• امپدانس (%Z) - بر جریان اتصال کوتاه تأثیر می گذارد. مقادیر رایج از 4٪ تا 6٪ متغیر است
• کلاس خنک کننده - ONAN (روغن هوای طبیعی طبیعی)، ONAF، OFAF و غیره برای واحدهای بزرگ؛ AN یا AA برای نوع خشک
• کلاس عایق - درجه حرارت مانند کلاس B (130 درجه سانتیگراد)، کلاس F (155 درجه سانتیگراد)، یا کلاس H (180 درجه سانتیگراد)

به عنوان مثال، الف ترانسفورماتور 100 کیلوولت آمپر در 400 ولت ثانویه می تواند حداکثر جریان 144.3 A (100000 ÷ 400 × √3 برای سه فاز) را تامین کند. بیش از این به طور مداوم باعث تخریب عایق و در نهایت خرابی می شود.

ترانسفورماتورهای پله‌آپ در مقابل ترانسفورماتورهای پله‌آپ

اساسی ترین طبقه بندی ترانسفورماتورهای الکتریکی بر اساس جهت تبدیل ولتاژ است.

ترانسفورماتور استپ آپ

ترانسفورماتور افزایش دهنده ولتاژ را از اولیه به ثانویه افزایش می دهد. پیچ های ثانویه بیشتر از سیم پیچ اولیه است. به عنوان مثال، الف ژنراتور 11 کیلو ولت ممکن است یک ترانسفورماتور افزایش دهنده را برای خروجی 400 کیلو ولت برای انتقال از راه دور تغذیه کند - کاهش جریان و در نتیجه تلفات مقاومتی (P = I²R) با ضریب بیش از 1000. نیروگاه ها به طور جهانی از ترانسفورماتورهای افزایش دهنده در مرحله خروجی خود استفاده می کنند.

ترانسفورماتور گام به گام

یک ترانسفورماتور کاهنده ولتاژ را برای مصرف ایمن مصرف کننده نهایی کاهش می دهد. پست های توزیع از 33 کیلوولت یا 11 کیلو ولت به کاهش می یابند 400V/230V برای تامین مسکونی و تجاری واحدهای کوچکتر کوچکتر (مانند 240 ولت تا 12 ولت) روشنایی ولتاژ پایین، زنگ درها و سیستم های کنترل HVAC را تامین می کنند.

هر دو نوع از یک اصل نسبت چرخش پیروی می کنند: V1/V2 = N1/N2، که در آن V ولتاژ و N تعداد پیچ ​​های سیم پیچ است.

انواع ترانسفورماتورها و کاربردهای آنها

ترانسفورماتورها به اشکال مختلفی مهندسی شده اند که هر کدام برای الزامات عملکردی خاص، محیط ها و سطوح توان بهینه شده اند. در زیر مهمترین انواع آن آورده شده است.

ترانسفورماتور قدرت

ترانسفورماتورهای قدرت در شبکه های انتقال در ولتاژ بالای 33 کیلو ولت و درجه بندی معمولا از 100 MVA تا بیش از 1000 MVA است. آنها برای عملیات تقریباً مستمر با بار کامل طراحی شده اند و تلفات کم را بیش از همه عوامل دیگر در اولویت قرار می دهند. خنک کننده غوطه ور در روغن (ONAN/ONAF) استاندارد است. کارایی آنها معمولاً بیشتر از آن است 99% ، حتی یک بهبود 0.1٪ در مقیاس شبکه قابل توجه است.

Ningbo Chuangbiao Electronic Technology Co., Ltd. فناوری ترانسفورماتور فرکانس پایین را در زیرساخت سیستم قدرت اعمال می کند - تضمین انتقال انرژی کارآمد و کاهش تلفات خط برای تضمین عملکرد پایدار شبکه.

ترانسفورماتور توزیع

ترانسفورماتورهای توزیع ولتاژ را از ولتاژ متوسط (معمولاً 11 کیلو ولت یا 33 کیلو ولت) به ولتاژ پایین (400 ولت / 230 ولت) در نقطه تحویل کاهش می دهند. آنها در بارهای متغیر کار می کنند و از آن رتبه بندی می شوند 25 کیلوولت آمپر تا 2500 کیلو ولت آمپر . هر دو نوع روغن و نوع خشک (رزین ریخته‌گری) رایج هستند و به دلیل ایمنی در برابر آتش، نوع خشک در داخل خانه ترجیح داده می‌شود.

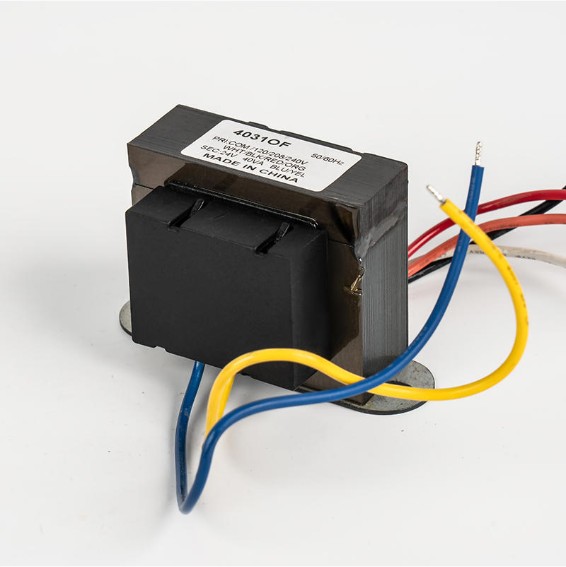

ترانسفورماتور کولر گازی

یک air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive کمپرسورها، موتورهای فن و بردهای کنترل . در یک سیستم تهویه مطبوع سیستم اسپلیت، ترانسفورماتورهای برد کنترل معمولاً 24 ولت AC برای مدارهای ترموستات خروجی می دهند. واحدهای تهویه مطبوع تجاری بزرگتر ممکن است از ترانسفورماتورهای دارای ولتاژ 40 تا 150 VA برای قدرت کنترل استفاده کنند.

در تهویه مطبوع نوع اینورتر، ترانسفورماتور به عنوان بخشی از زنجیره تبدیل AC-DC-AC عمل می کند. طراحی کارآمد ترانسفورماتور در اینجا مستقیماً بر رتبه انرژی واحد (EER/COP) تأثیر می گذارد. ترانسفورماتورهای فرکانس پایین Chuangbiao دقیقاً این نقش را در تجهیزات تبرید ایفا می کنند - تبدیل برق متناوب به DC مناسب برای حرکت کمپرسورها و موتورهای فن و دستیابی به سرمایش یا گرمایش کارآمد.

ترانسفورماتور ایزوله

یک isolation transformer has a نسبت چرخش 1:1 -هدف اصلی آن تبدیل ولتاژ نیست، بلکه جداسازی گالوانیکی بین مدارها است. این حلقه‌های زمین را می‌شکند، نویز حالت معمول را سرکوب می‌کند و ایمنی پرسنل را در محیط‌هایی مانند بیمارستان‌ها، آزمایشگاه‌ها و مراکز داده فراهم می‌کند.

مشخصات کلیدی قابل توجه:

• ولتاژ جداسازی : معمولا 1500 ولت تا 4000 ولت بین سیم پیچ ها
• جریان نشتی : واحدهای درجه پزشکی باید نشت را زیر 500 میکروآمپر نگه دارند (IEC 60601)
• سیم پیچ محافظ : محافظ فارادی باعث کاهش بیشتر کوپلینگ خازنی در الکترونیک حساس می شود

در اتوماسیون صنعتی، ترانسفورماتورهای ایزوله از PLC ها و سنسورها در برابر تغییرات ولتاژ بالا در خط برق محافظت می کنند.

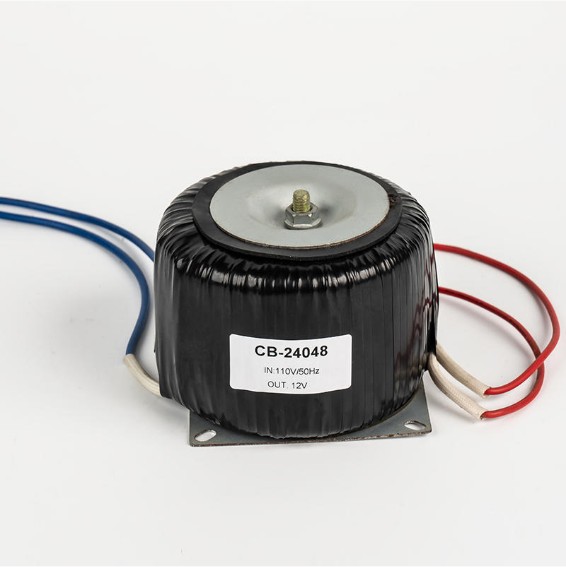

ترانسفورماتور حلقوی

یک ترانسفورماتور حلقوی از یک هسته مغناطیسی دونات شکل (حلقه ای) به جای پشته ورقه ای معمولی E-I استفاده می کند. مسیر هسته پیوسته شکاف های هوا را از بین می برد و ارائه می دهد:

• تا 95-98٪ راندمان ، در مقابل ~85-90٪ برای طراحی های EI-core قابل مقایسه
• تداخل الکترومغناطیسی کم (EMI) - میدان مغناطیسی سرگردان معمولاً 8 تا 10 برابر کمتر از ترانسفورماتورهای هسته EI است
• جمع و جور و سبک وزن - تا 50٪ کوچکتر و سبک تر از طرح های EI معادل
• تلفات کم بدون بار و نویز قابل شنیدن

ترانسفورماتورهای حلقوی به طور گسترده در تجهیزات صوتی، ابزار پزشکی، پانل های کنترل صنعتی و منابع تغذیه برتر استفاده می شوند که در آن فضا و EMI محدودیت های حیاتی هستند. محدودیت اصلی آنها هزینه بالاتر به ازای هر VA در مقایسه با طرح های ورقه ورقه معمولی و حساسیت به آفست DC است که باعث اشباع هسته می شود.

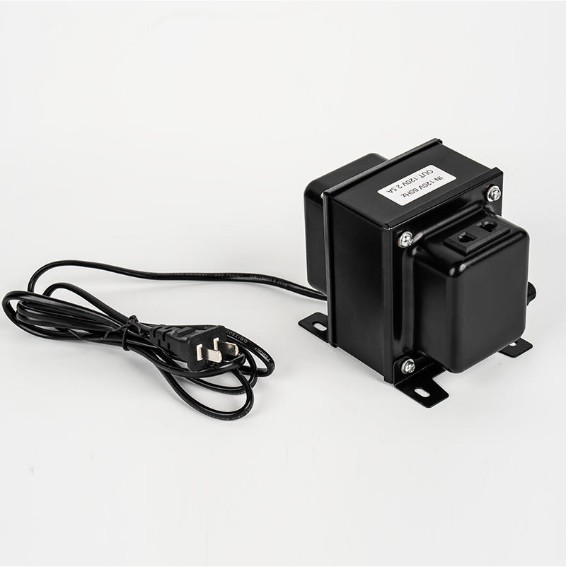

ترانسفورماتور خودکار

یک auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it فشرده تر و ارزان تر - در مواردی که به تنظیم ولتاژ کم نیاز است، مانند تبدیل 220 ولت به 110 ولت یا راه اندازی نرم موتور، مفید است. با این حال، هیچ عایق گالوانیکی ایجاد نمی کند، و در جایی که ایزوله ایمنی مورد نیاز است نامناسب است.

ترانسفورماتور ابزار (CT & PT)

ترانسفورماتورهای جریان (CT) و ترانسفورماتورهای پتانسیل / ولتاژ (PT/VT) برای استفاده استفاده می شوند اندازه گیری و حفاظت ، نه تحویل برق. یک CT با درجه 1000:5 یک کاهش جریان برای اندازه گیری ایمن. یک PT با ولتاژ 11000:110 ولت ولت مترها و رله ها را قادر می سازد تا در سطوح ابزار استاندارد کار کنند. کلاس های دقت از 0.1 تا 3 برای اندازه گیری و 5P یا 10P برای حفاظت متغیر است.

انواع ترانسفورماتور در یک نگاه

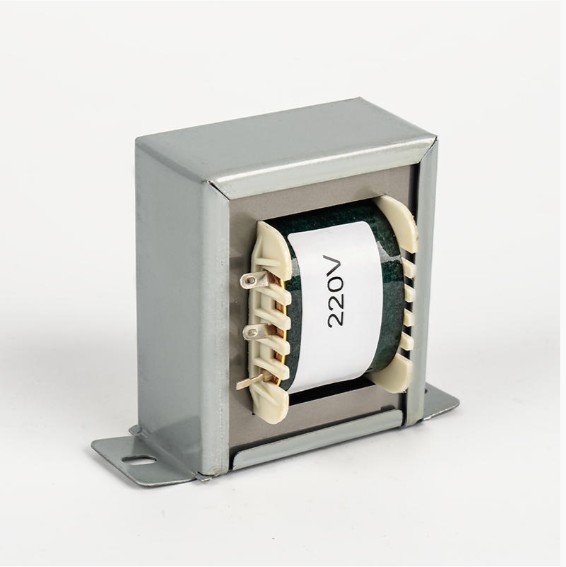

ترانسفورماتورهای فرکانس پایین در کاربردهای صنعتی و انرژی های نو

ترانسفورماتورهای فرکانس پایین (که در فرکانس شبکه 50 یا 60 هرتز کار می کنند) به دلیل استحکام، راندمان بالا و توانایی در مدیریت قابل اعتماد سطوح توان بالا، ستون فقرات سیستم های قدرت صنعتی باقی می مانند. بر خلاف ترانسفورماتورهای سوئیچینگ فرکانس بالا، طرح های فرکانس پایین ذاتا دوام بیشتری دارند و برای محیط های سخت مناسب تر هستند.

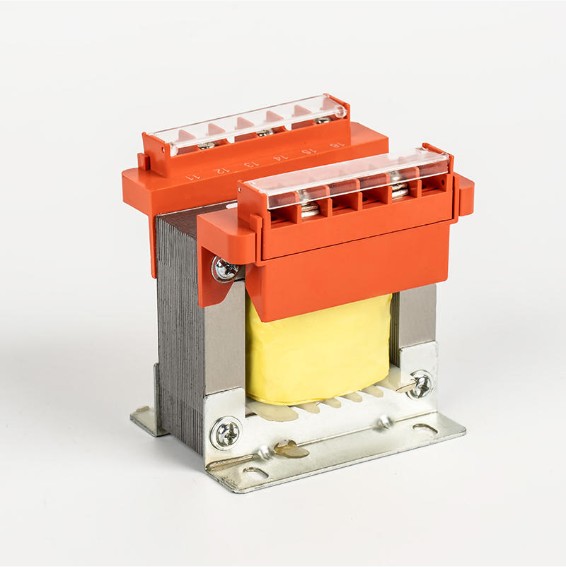

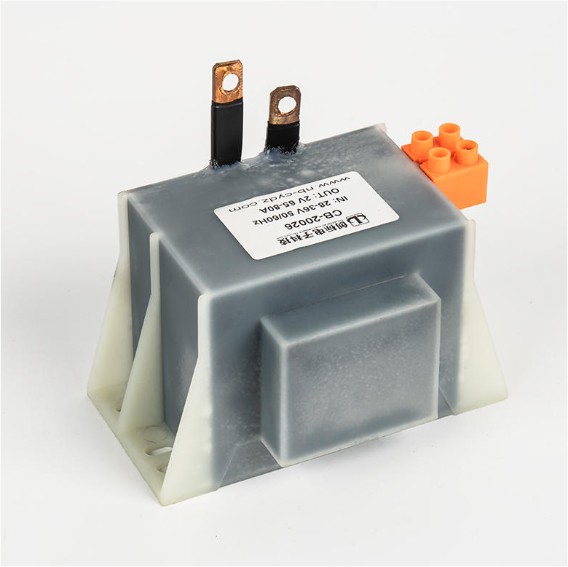

کنترل و اتوماسیون صنعتی

در سیستم‌های اتوماسیون صنعتی، ترانسفورماتورهای فرکانس پایین به عنوان اجزای اصلی در کنترل توان عمل می‌کنند، تبدیل AC به DC و موتورها و محرک‌ها را هدایت می‌کنند. در جوشکارهای برقی ارائه می کنند ولتاژ و جریان جوشکاری پایدار - حیاتی به کیفیت جوش ثابت. تنظیم کننده‌ها و تثبیت‌کننده‌های ولتاژ همچنین به ترانسفورماتورهای فرکانس پایین برای حفظ تلورانس‌های خروجی تحت بارهای نوسانی وابسته هستند.

اینورترهای فتوولتائیک و ذخیره انرژی

همانطور که انرژی های تجدیدپذیر در سطح جهانی گسترش می یابد، ترانسفورماتورهای فرکانس پایین در اینورترهای فتوولتائیک (PV) ضروری شده اند. در یک سیستم PV متصل به شبکه ترانسفورماتور DC را از پانل های خورشیدی به AC سازگار با شبکه تبدیل می کند و ولتاژ را تا سطوح شبکه افزایش می دهد و در عین حال عایق گالوانیکی ضروری را فراهم می کند - یک نیاز نظارتی در بسیاری از کشورها. ترانسفورماتورهای اینورتر PV معمولی با راندمان 97-98.5٪ کار می کنند.

در سیستم‌های ذخیره انرژی باتری (BESS)، ترانسفورماتورها جریان برق دو طرفه را مدیریت می‌کنند - باتری را از شبکه (AC به DC) شارژ می‌کنند و دوباره به شبکه یا بارها (DC به AC) تخلیه می‌کنند. قابلیت اطمینان آن‌ها در این نقش دوچرخه‌سواری مستقیماً زمان کارکرد سیستم و کارایی رفت و برگشت را تعیین می‌کند.

Ningbo Chuangbiao Electronic Technology Co., Ltd. ترانسفورماتورهای فرکانس پایین را توسعه می دهد که دقیقاً برای این کاربردهای انرژی جدید بهینه شده اند و راندمان بالا را با پایداری حرارتی مورد نیاز برای عملکرد مداوم در محیط های فتوولتائیک و ذخیره سازی ترکیب می کنند.

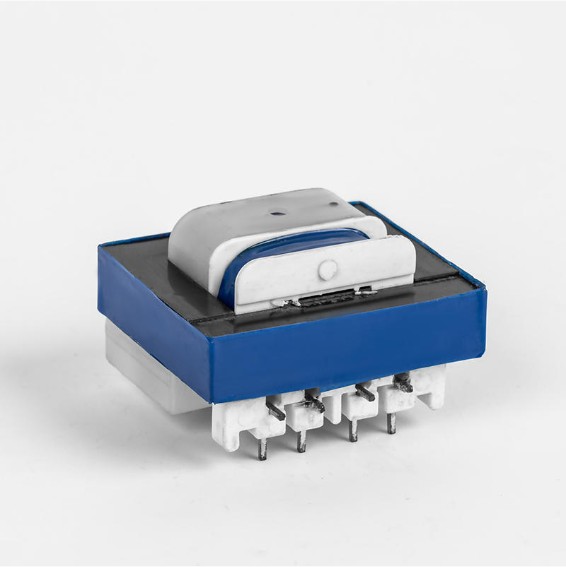

روشنایی و لوازم خانگی

ترانسفورماتورهای فرکانس پایین در کاربردهای روشنایی ولتاژ را برای کنترل روشنایی و ثبات رنگ تنظیم می کنند. در لوازم خانگی، آنها با وجود نوسانات برق، منبع تغذیه پایدار را تضمین می کنند - از الکترونیک حساس در برابر کاهش یا نوسانات ولتاژ محافظت می کنند که می تواند عمر تجهیزات را کوتاه کند یا باعث خرابی عملیاتی شود.

چگونه ترانسفورماتور مناسب را برای برنامه خود انتخاب کنید

انتخاب نوع یا درجه بندی اشتباه ترانسفورماتور منجر به گرم شدن بیش از حد، خرابی زودرس یا خطرات ایمنی می شود. این عوامل را در نظر بگیرید:

1. نوع بار و ضریب توان - بارهای القایی (موتورها، جوشکارها) ضریب توان کمتری دارند. بر این اساس kVA را اندازه بگیرید، معمولاً 20-25٪ حاشیه اضافه می کند.
2. ولتاژ مورد نیاز – ولتاژهای ورودی (اولیه) و خروجی (ثانویه) و اینکه آیا به افزایش یا کاهش نیاز است را تأیید کنید.
3. الزام جداسازی – اگر برای ایمنی یا دفع صدا به ایزولاسیون گالوانیکی نیاز است، از ترانسفورماتور ایزوله یا استاندارد دو سیم پیچ استفاده کنید نه ترانسفورماتور خودکار.
4. محدودیت های فیزیکی – در جاهایی که فضا و EMI حیاتی هستند (به عنوان مثال، تقویت کننده های صوتی، دستگاه های پزشکی)، طرح های حلقوی را انتخاب کنید.
5. محیط زیست - نوع خشک داخلی (رزین ریخته گری) برای فضاهای محدود. روغن خنک شده برای پست های فضای باز یا تاسیسات با ظرفیت بالا.
6. کارایی و هزینه های عملیاتی - برای ترانسفورماتورهایی که به صورت 24 ساعته کار می کنند، a 1٪ بهبود در بهره وری در یک واحد 100 کیلوولت آمپر تقریباً 876 کیلووات ساعت در سال صرفه جویی می کند - که در طول عمر دارایی 20 ساله قابل توجه است.

همیشه مطابقت با استانداردهای قابل اجرا را تأیید کنید: IEC 60076 (ترانسفورماتورهای قدرت)، IEC 61558 (ترانسفورماتورهای ایمنی)، یا سری IEEE C57 برای برنامه های آمریکای شمالی.
